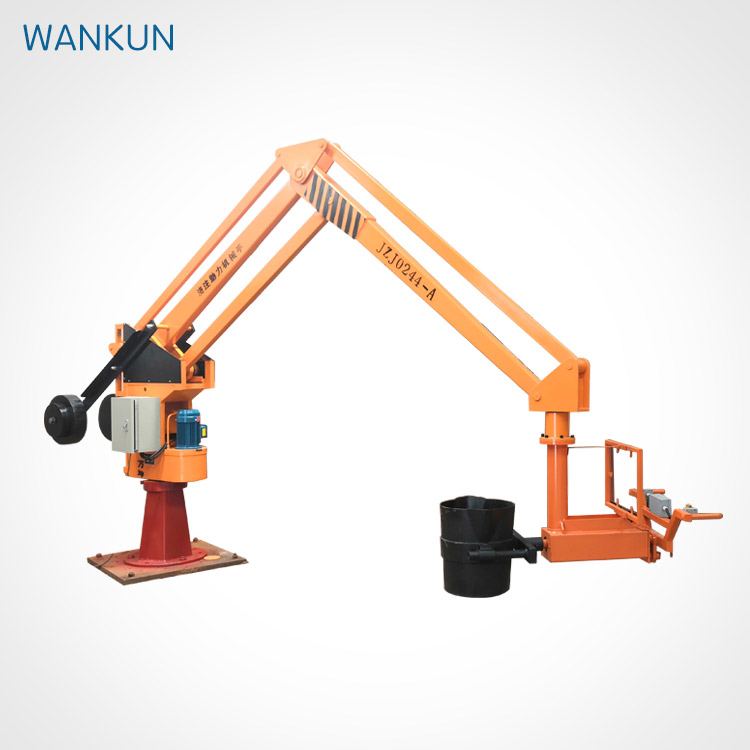

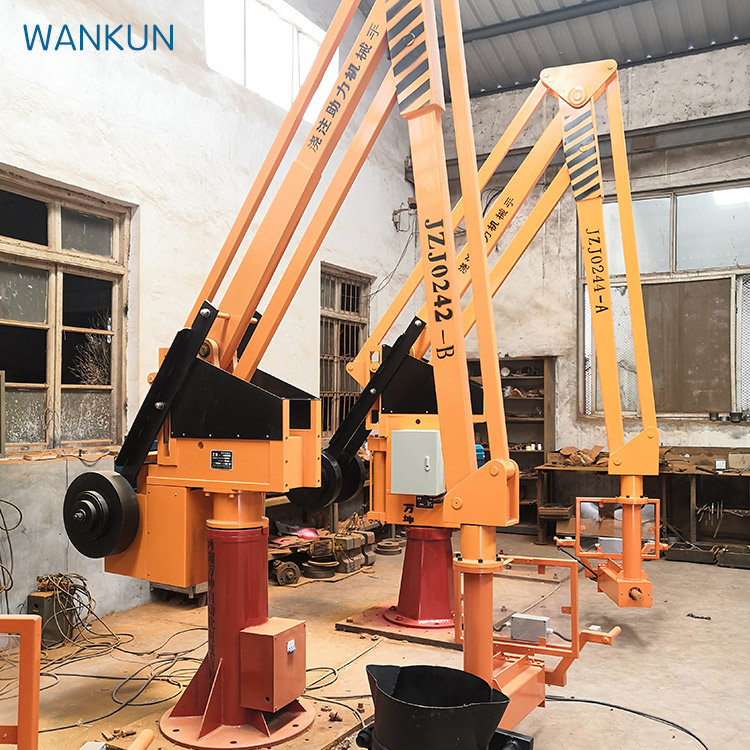

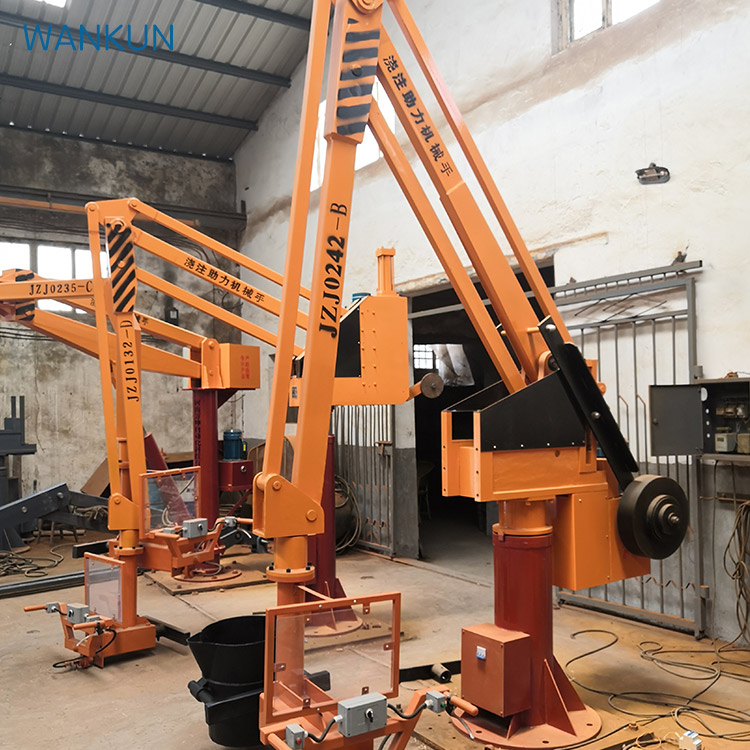

ZJZ serisi hidrolik daldırma manipülatörü, aşağıdaki özelliklere sahip yeni bir tür daldırma ve kaldırma ekipmanıdır:

1, hiçbir seyahat anahtarı, silindir kendi seyahat sınırını kullanarak ve bir tampon cihazı kullanarak. kaldırma boom hareketini sürdürebilmek için piston çubuk hareketiyle, hareket nispeten istikrarlıdır.

2. Hidrolik sistem, aşırı yük durumunda ve benzeri durumlarda güvenlik koruma fonksiyonuna sahip bir güvenlik cihazı ile donatılmıştır ve dengeleme kranının parçalarının ve kazalarının hasar görmesini önler.

3. Zjz serisi döküm manipülatörü, ağırlığı daha hassas bir şekilde düşürebilir ve enerji tüketimini tasarruf edebilen hız sınırlaması ve kendiliğinden düşürme fonksiyonlarıyla donatılmıştır. MANIPULATOR Yüksek verimli kaldırma ve doğru konumlandırma ve 300 kg içinde ağır nesnelerin montajı için uygundur, özellikle orta ve küçük FOUNDdries için. Küçük boyut, düşük gürültü, hafif ağırlık, yeni ve kompakt yapı, güvenli ve güvenilir çalışma, basit ve uygun bakım vb. Bu, operatörün sık yükleme ve boşaltma manuel işten kurtaran ve üretim verimliliğini geliştiren yeni bir üründür.

Ağır nesneleri kaldırma hidrolik daldırma manipülatörü, aşağıdaki üç tür hareket sentezi yoluyla elde edilir:

1, vertikal kaldırma bir hidrolik hareket

2. Füzeleri manuel olarak çevirin

3. Manuel olarak horizontal hareket

M ileZJZ hidrolik döküm manipülatörünün teknik parametreleri

Tablo 1 :

Dışarı Çizim

Yapı ve prensip

JZJ serisi hidrolik daldırma manipülatörü beş parçadan oluşur: fuselage, dengeli dört daldırma mekanizması, hidrolik sistem ve elektrik kontrolü, dökme torbası dönüşüm cihazı.

1. Füzeler için:

Bu kısım temel olarak,

Yürüyen koltuk koltuğu, koltuk koltuğu, dikey kılavuz montajı, vb. Temel bir çimento tabanına (fikit) ayarlanabilir (tabloya bakın - temel boyutları için) veya hareketli bir arabaya (mobil) sabitlenebilir. Vücut dönen koltuk koltuğu etrafında 345 derecede dönebilir. Yürüyen kılavuz montajı vücudun arka tarafına sabitlenir ve dört bağlantı mekanizmasının kılavuz tekerleği yönlendiricisi yukarı ve aşağı hareket eder.

2, dört dengeli bağlayıcı çubuk mekanizması:

Bu bölüm, büyük kol, büyük kol karmaşık kol, kaldırma kol, kaldırma kol karmaşık kol, bağlayıcı çubuk, destek plaka ve dengeleme blok ve diğer parçalardan oluşur. Destek plaka ve bağlayıcı çubuk arasındaki bağlanma noktasının iki tarafı, vücudun rehber rayında tek satırlı topu taşıma çiftiyle yatay olarak hareket eder. Büyük kolun arka ucunda, hidrolik silindir piston çubukunun başı ile bağlantılıdır ve yönlendirici çubuk boyunca dikey hareket yapılır. Düzenli dengeleme blokı dört bağlantı ile bağlantılı olan büyük kolda monte edilir, bu da dengeleme çubukunun kendi ağırlığıyla dengelenir, böylece yayıcı rastgele dengelenmenin amacına ulaşabilir.

3. Hidrolik sistemler :

Sistem hız pompası, elektromanyetik yönlendirme valfi, giriş ve dönüş yağ boru, emniyet valfi, hidrolik silindir vb oluşur. operatör basınca, yükselme (veya düşme) düğmesi, hidrolik yağı silindir, alt odada, silindir, hidrolik valf aracılığıyla hidrolik yağ, piston çubuğu aşağı (veya yukarı) hareketi, dört bağlantı çubuğu prensibi aracılığıyla, böylece ağır nesnelerin kaldırma hareketini yönlendirmek.

Asansörün ağırlığı tahmini ağırlığının 1.1 katını aştığında, emniyet valfi açılır ve boşaltılır, böylece ağırlık kaldırılamaz, böylece tüm hidrolik dengeleme kranının güvenliğini korur (Öncelik için Şekil 4'e bakınız).

4. Elektrik Kontrol Parçası:

Bu bölüm motor, plastik kutu devre kesicisi, fuse, kontrol düğmesi, AC kontaktor, küçük relay, kontrol transformatörü vb. (Tablo 2'ye bakınız). Makine üç faz 380V, 50HZ güç kaynağı (üç faz dört hattı) kullanır, nötr hattı sıkıca bağlanmalıdır.

24V güç kaynağı kullanın. Güç kaynağı şasi altından veya elektrik kutusunun sol tarafından yönlendirilebilir. Hava anahtarını açtığınızda, spreader'ın otomatik yeniden ayar düğmesi her zaman açılır ve sistem uzaktan kumandayı açtıktan sonra çalışmaya başlar. spreader'ı yükseltmek veya düşürmek için yukarı veya aşağı düğmesine basın (Şekil 3'e bakınız).

Sling ile

5. Bölüm Yayınları:

Bilgi kısmı bir iletişim kontrol cihazı ve bir yatay Mo dönme cihazından oluşur. Rao Bao bir çerçeve kompozisyonu alın. Kontrolü aşan boyama yoluyla, çerçeve yapay binaya yukarı ve aşağı hareket etmek için kontrol edilebilir ve el freni dönmek için sıkıştırılabilir. Yatay dönme cihazı operatörün kolayca uygulamasını sağlar. çerçeve montaj çerçevesi çerçeveye bağlanmalıdır.

Ambalajlama, taşıma, kurulum ve başlatma

1. Ambalaj, Taşıma ve Montaj

Nakliye sırasında, tüm makine özel taşıma alt çerçeveye sabitlenir ve dört bar dengeli bağlama sabit bir plaka ile gövdeye sabitlenir, böylece geriye ve geriye kayamaz.

Ekipman ve yakıt tankı parçaları yağmurla ıslak olmuştur. Tüm makine aynı zamanda üç parçaya ayrılabilir: fuselage, dengeli dört bar bağlantı mekanizması ve ambalaj ve taşıma için karşı ağırlık bileşenleri. Parçalar montaj makinesi grafik uyarınca, koruyucu ve dikey kılavuz plaka kaldırın, üst kollardaki merdivenin ortasına monte edilmiş iki kılavuz tekerleği, dört bağlantı çubuğuna ve piston çubuğuna bağlı kılavuz tekerleği, yukarıdaki kollarda dört bar bağlantı dengelemek için, hareket etme koluna paralel olarak, kılavuzun her iki tarafında kılavuzun çubuğuna paralel, üst kolun seviyesinde sabit vertical kılavuz plaka, daha sonra ön kolu ve büyük kol

2. Kurulum ve kurulum

Lütfen makineyi kurmadan önce talimatı dikkatlice okuyun. Kurulum sırasında, beton temeli düzensini kalibre edin ve daha sonra tüm makineyi temele sabitleyin. Aynı yükseklikte maksimum çalışma yarıya çıkarın ve 340 derecelik bir yuvarlak hareket yapın. Üçüncü eşit noktaya yayıcının yatay noktasını bulun ve üç noktanın yatay hatası 15 mm'yi geçmemelidir. Üç aşamalı 380V, 50HZ çalışma güç kaynağına (üç aşamalı dört tel) bağlayın, nötr hat güvenli bir şekilde bağlanmalıdır. Kontrolden sonra, elektrik kutusunun güç anahtarını kapatın, motorun dönme yönünü işaretlenmiş yönle uyumlu olup olmadığını kontrol etmek için düğmeye basın ve çalışma gereksinimlerine göre devre dışı

Güvenlik konularına dikkat

1. Güç makineye girmeden önce, üç sızıntı koruma anahtarı kurulmalıdır.

2, makinenin kabuğu yerleştirilmelidir (PE hattı), ve yerleştirme iyi.

3. Bakım için elektrikli kutunun kapağını açmadan önce, dış güç kaynağı önce kesilmelidir.

4. Açık havada çalıştığınızda, yağmur ve toz koruma önlemleri alınmalıdır. ıslak elektrikli cihazlara yağmur ya da yağmur tankı içine girmek için kesinlikle yasaktır.

5, uzaktan iletken bataryayı değiştirmek için iki ay (kullanımına bağlı olarak) olmalıdır.

Lubrikasyon

1. Makinenin her bir parçasındaki yalıtımı kalsiyum yağ ile yağlandırılır, temizlenir ve altı ayda bir değiştirilir.

2. Ön ve arka dikey rehber demiryolu ve rulo arasındaki temas yüzeyi ayda bir kez kalsiyum yağ ile yağlandırılır.

3, 32# ~ 48# anti-kırılma hidrolik yağ ile yağ tankı, yağ yüzeyi yağ penceresi yağ yüzeyi hattının altındaki 10mm altında olmamalıdır, çevre kullanımına göre hidrolik yağ modeli, altı ayda bir temizleyin, bir kez değiştirin.

2. Elektrikli şematik diagram

Tablo 2 :

Şekil 5

Hidrolik sistemin şeması
